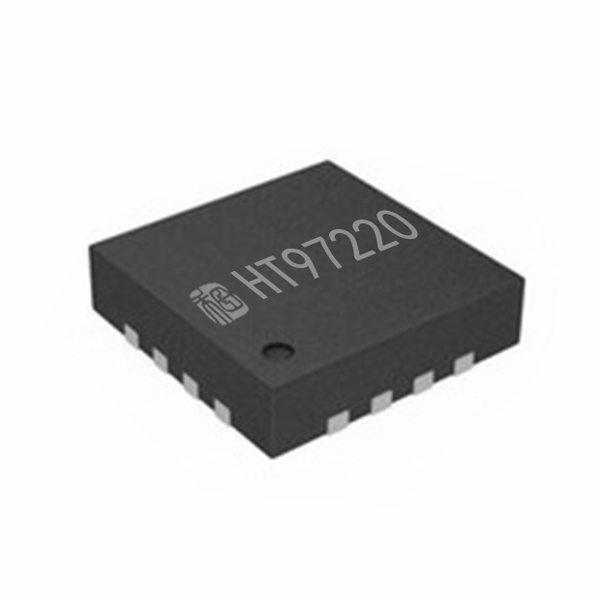

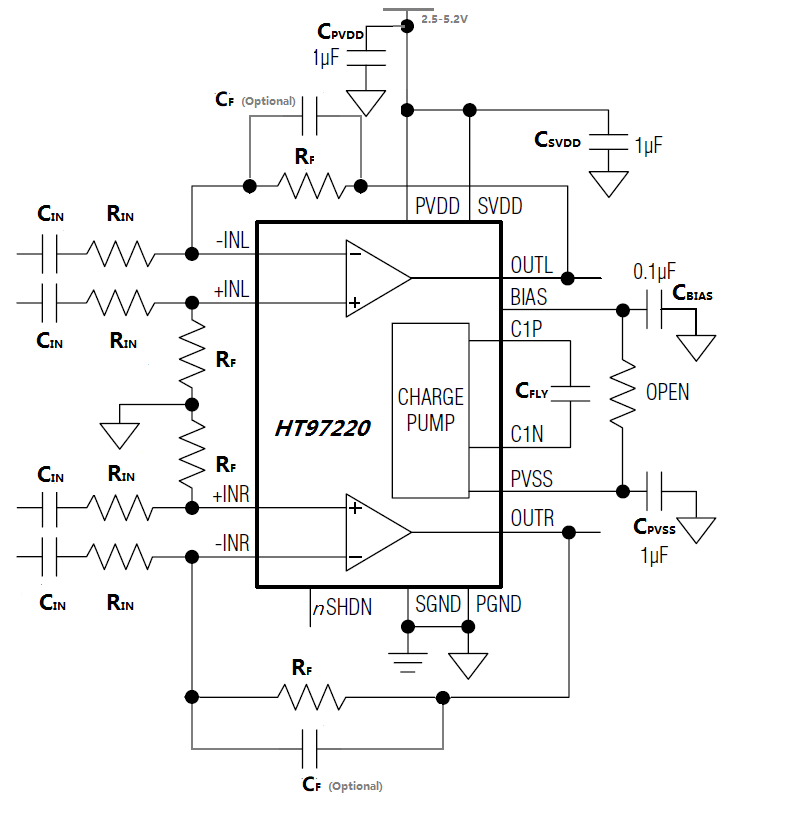

HT97220為差分輸入、可直接輸出的線路驅動器/耳機放大器。5V供電時，器件為32Ω耳機負載提供125mW驅動。IC可以通過外部電阻調整增益。
IC在整個音頻頻帶內提供優異的THD+N。
IC內部電荷泵對輸入電源反相，產生負電源。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電，雙極性供電使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。
IC上電或斷電時沒有咔嗒/噼噗聲。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
引腳定義
序號 | 管腳名 | 功能說明 |
1 | PVDD | 電荷泵電源輸入，接1uF濾波電容到PGND |
2 | C1P | 電荷泵飛電容正端，接0.47uF電容到電荷泵飛電容負端 |
3 | PGND | 電源功率地，與SGND連一起接板極系統地 |
4 | C1N | 電荷泵飛電容負端，接0.47uF電容到電荷泵飛電容正端 |
5 | PVSS | 電荷泵負電源輸出，接1uF濾波電容到PGND |
6 | SGND | 信號地，與PGND連一起接板極系統地 |
7 | INR+ | 右聲道輸入正極 |
8 | INR- | 右聲道輸入負極 |
9 | SVDD2 | 信號通路電源輸入，接1uF濾波電容到PGND |
10 | OUTR | 右聲道輸出 |
11 | BIAS | 內部供電端，接1uF濾波電容到PGND |
12 | OUTL | 左聲道輸出 |
13 | SVDD | 信號通路電源輸入，接1uF濾波電容到PGND |
14 | INL- | 左聲道輸入負極 |
15 | INL+ | 左聲道輸入正極 |
16 | /SHDN | SD控制輸入，低電平芯片進入關斷模式；高電平芯片正常工作 |
- | EP | 裸焊盤，加強散熱，可接PGND或者懸空 |
