HR3988
四路DMOS全橋電機驅動芯片

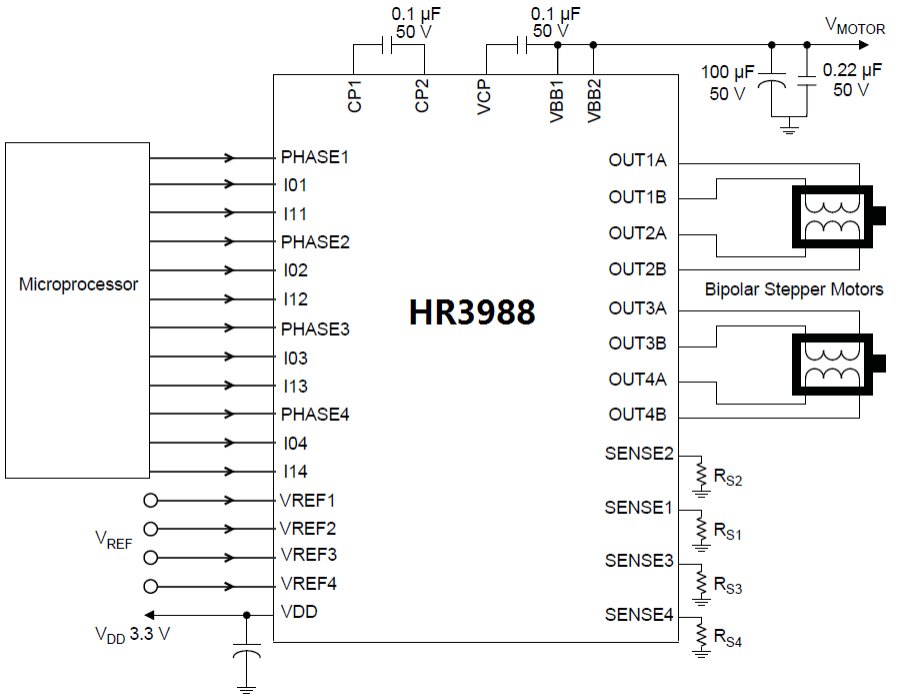

HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達38V, 1.2 A。其內部集成了固定關閉時間的PWM電流調節器和2 位非線性數模轉換器，支持步進電機的全步、半步、1/4步控制，或直流電機的正向、反向、滑行模式控制。其PWM電流調節器采用的混合衰減模式可有效降低電機的可聞噪聲，增加步進精度，并減小功耗。
在PWM工作模式下，內置的同步整流控制電路能夠有效減小電路功耗。
該芯片還具有過熱關斷、欠壓鎖定等保護功能，且無需特定的上電時序。

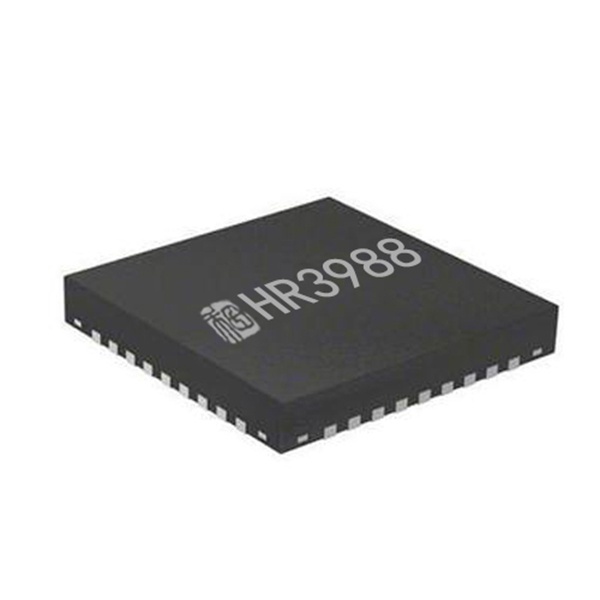

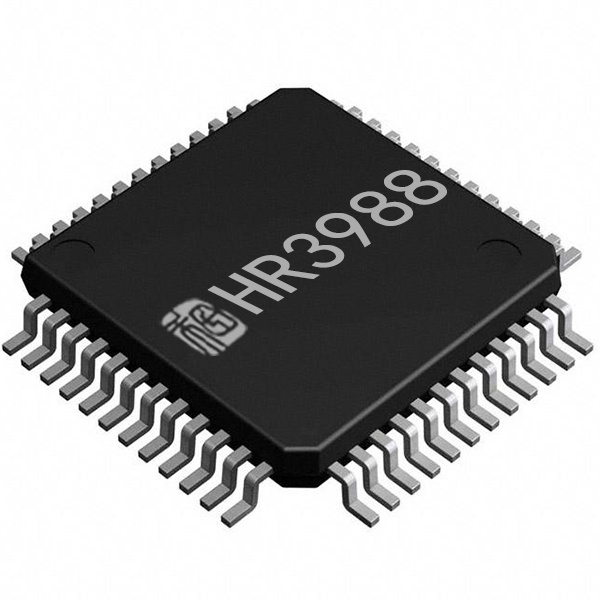

HR3988提供兩種貼片封裝，并都帶有裸露散熱焊盤，能有效改善散熱性能。一種是QFN36（6mm×6mm），另一種是TQFP48 (7 mm × 7 mm)。兩種封裝為無鉛封裝，引框采用100%無錫電鍍。
| 價格:￥ | 庫存99999 |
數量:
|
特點
38V 1.2A額定輸出能力；
4路全橋；
可驅動2個步進電機；
大電流輸出；
兼容3.3 和5 V邏輯電平；
同步整流；
欠壓鎖定(UVLO)保護電路；
過熱關斷保護電路；
